6.配有柴油機尾氣處理系統。
主要技術參數表
下表列出了正常使用條件下的主要部件技術參數及功能，廠方保留改變設計和技術的權利。
|
項目 |
單位 |
參數值 |
|
|
噴射能力 |
m3/h |
20 |
|
|
混凝土zui大輸送距離（垂直/水平） |
m |
70/100 |
|
|
額定工作氣壓 |
MPa |
0.5 |
|
|
耗氣量 |
m3/min |
9 |
|
|
泵送混凝土的zui大壓力 |
MPa |
7 |
|
|
泵送液壓系統工作壓力 |
MPa |
28 |
|
|
分配閥液壓系統的工作壓力 |
MPa |
16 |
|
|
料斗攪拌液壓系統的工作壓力 |
MPa |
10 |
|
|
泵送混凝土骨料的粒徑 |
mm |
≤25 |
|
|
塌落度 |
mm |
120～180 |
|
|
混凝土缸（內徑×行程） |
mm |
∅160×800 |
|
|
外形尺寸（長×寬×高） |
mm |
7500x2220x2360（±20） |
|
|
zui小轉彎半徑（內側/外側） |
mm |
5000/6900 |
|
|
zui小離地間隙 |
mm |
260 |
|
|
zui大牽引力 |
kN |
60 |
|
|
zui大靜制動力 |
KN |
70 |
|
|
整機質量 |
㎏ |
9500 |
|
|
泵送 次數
|
0MPa |
次/min |
0 |
|
2MPa |
次/min |
22 |
|
|
4MPa |
次/min |
21 |
|
|
6MPa |
次/min |
19 |
|
|
噪聲 |
噴射機 |
dB(A) |
≤85 |
|
輸送泵 |
dB(A) |
≤108 |
|
|
司機耳旁 |
dB(A) |
<90 |
|
|
警聲 |
dB(A) |
≥70 |
|
|
行走 機構 （雙向駕駛） |
行走方式 |
— |
靜液壓傳動、膠輪行走 |
||
|
行走速度
|
高速擋 |
km/h |
18 |
||
|
低速擋 |
km/h |
7 |
|||
|
前橋擺動角 |
(°) |
7±1 |
|||
|
爬坡能力 |
(°) |
±12 |
|||
|
制動距離 |
m |
3 |
|||
|
信號燈能見距離 |
m |
60 |
|||
|
柴油機 |
額定功率 |
kW |
90 |
||
|
額定轉速 |
r/min |
2400 |
|||
|
噴射臂 |
工作壓力 |
MPa |
20 |
||
|
工作流量 |
L/min |
65 |
|||
|
俯仰角度 |
(°) |
-30-60 |
|||
|
擺動角度 |
(°) |
±120 |
|||
|
回轉角度 |
(°) |
0-270 |
|||
|
空壓機 |
規格 |
- |
ERC2055L |
||
|
排氣量 |
m3/min |
9.8 |
|||
|
排氣壓力 |
MPa |
0.6 |
|||
|
溫控保護 |
℃ |
120 |
|||
|
壓力保護 |
MPa |
0.65 |
|||
|
液壓泵站 |
工作壓力 |
MPa |
28 |
||
|
工作流量 |
L/min |
280 |
|||
|
油箱有效容積 |
L |
320 |
|||
|
電動機 |
型號 |
- |
LE3-225M-4 |
||
|
額定功率 |
KW |
45 |
|||
|
額定電流 |
A |
84.8 |
|||
|
額定電壓 |
V |
380 |
|||
|
額定轉速 |
r/min |
1480 |
|||

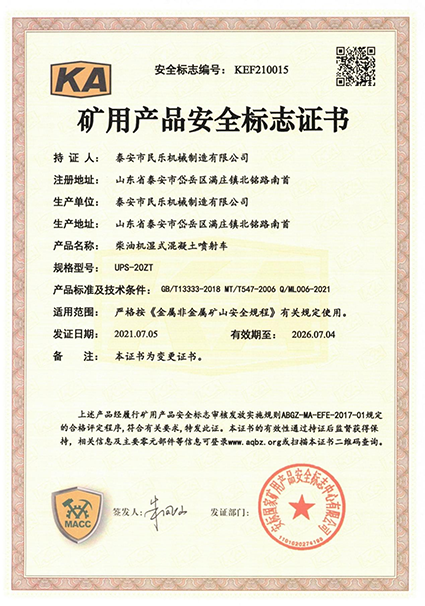

證書
